一、冲击曲线和SHOCKSHOWER震撞显示产品的激活值
描述碰撞发生的次数可以采用两种方式：频率和持续时间。频率表示每秒钟发生的次数，度量单位是赫兹（Hz）；持续时间表示几秒时间，度量单位通常是毫秒（ms）。由于震动和碰撞所产生的冲击属于半正弦冲击脉冲，所以频率和持续时间的换算关系如下：
持续时间=(1/频率)/2 频率=(1/持续时间)/2
图1是冲击强度与持续时间的关系曲线。纵坐标是代表加速度的线性坐标，被标作“G”或“G-水平”。一个“G”是重力加速度（9.8米/秒2）的一倍。横坐标则代表持续时间，被标作“t”，它的单位是毫秒。1毫秒是千分之一秒。
不同的物体从相同的落差坠落，得到的冲击曲线显然不同。半正弦冲击脉冲曲线下的面积就是△v，更准确地说是速度的变化。但只要落差相同，△v在理论上就应该是相同的。比较图1的曲线可以看出，当持续时间减少，激活加速度反而增大。△v实际上是激活SHOCKSHOWER装置或造成物品损坏的根源。假如你缩短持续时间（使冲击脉冲变窄），你就必须使它变高（G值更大），以保持曲线下的面积（△v）大致不变。图4清楚地表明了两种冲击脉冲。第一种高而且窄，第二种宽但却低平。它们都被用来解释相同落差下的SHOCKSHOWER装置，因为它们在曲线下的面积（△v）很接近。第一种冲击脉冲用更大的“G”值补偿了较短的持续时间。
每个SHOCKSHOWER震撞显示产品都有一个“G”值下限，必须超过该值才能被激活。通过观察撞击曲线，你可以为每个 震撞显示装置确定这个下限。它是曲线上左边最大的“G-水平”值，也就是撞击曲线在左边加速度坐标上截取或投影得到的“G”值。如果不超过这个 “G”值下限，无论持续时间或△v是多少，SHOCKSHOWER装置都不会激活。 这个“G”值就是该装置的激活值，也称灵敏度。
二、SHOCKSHOWER震撞显示标签的放置
正确放置SHOCKSHOWER标签是极为重要的，这样才能使装置正常运作。震撞显示标签放在包装箱的错误位置会改变该装置的响应特性 ，进而引起不确定的后果。
无论如何SHOCKSHOWER标签都要尽可能放在坚硬的部位。原因在于如果标签粘贴的表面是柔软的或者会变形，它会缓冲掉若干次撞击。 SHOCKSHOWER装置的选择指南是基于一种假设，即标签被放置在包装箱上最不易变形的位置。如果SHOCKSHOWER标签被放在非坚硬的部位，根据选择指南得出的激活响应会出错。
显然，一个容器（箱子）最坚硬的部位是拐角及其附近区域，最柔软的部位是容器侧面的中央地带。按压波纹瓦纸箱侧面的中央，你自己就能证明这一点。你会发现它很容易下陷变形。现在，按压同一面上靠近两个侧面交界处的某一点（拐角），你会发现变形明显少了很多。
总之，如果用户反映在使用SHOCKSHOWER标签时效果不明显，首先要检查的就是标签放置的位置。
三、包装
为了确保物品完好无损地到达目的地，产品的包装扮演着非常重要的角色。一般认为包装只是简单地吸收或者缓冲撞击。而实际上，包装有效地改变了撞击或震动，使内部物体避免受到损伤。分析如下：

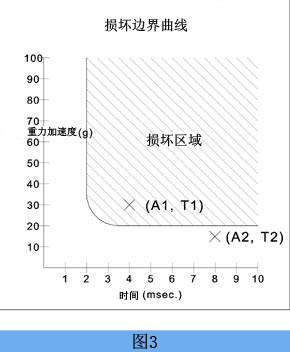

图3揭示了损坏边界曲线（DBC）。每一个产品都有一条DBC，只要碰撞的参数（A，T）处于DBC上损坏区域的内部（图中斜线部分），都会损伤该物品。如DBC图所示，一个50G＠5ms的碰撞 （50，5）就会损坏物品，因为碰撞处在损坏区域内。而相同的DBC，一个10G＠5ms的碰撞（10，5）不会损坏物品，因为它处在损坏区域之外。一条DBC有两个有趣的特点：1）它清楚地 表明了所有的物品都有一个加速度下限；2）只有超过持续时间的下限才会导致物品损坏。 图3中的加速度下限是20G，持续时间的下限是2ms。

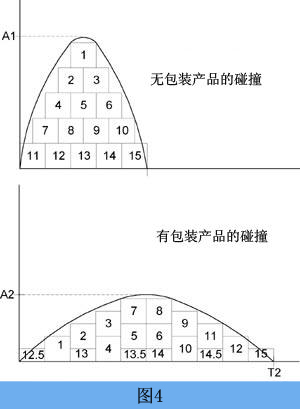

图4描绘了两种冲击脉冲。上面的脉冲代表一个未包装的物品从特定高度跌落所受到的冲击，下面的脉冲代表受包装保护的物品从相同高度跌落所受到的冲击。每个脉冲都拥有大致相同的面积，用一定数量的正方形表示。这个面积称作△v，更准确地说，是物品在跌落时所经历的速度的变化。△v完全由落差决定，所以从相同高度跌落所绘出的这些冲击脉冲，都有相同的△v。那么为什么两个冲击脉冲△v相同，外形却又大相径庭？实际上，当一个包装好的物品跌落时，首先碰到地面的是箱子。箱子触及地面，很快停下来。一个物体（箱子）从碰到另一个物体（地面）开始直到停止所需的时间我们称作碰撞持续时间。虽然箱子停了下来，但里面的物品受到泡沫包装材料的挤压继续运动，因而物品的持续时间更长。所以，如果箱子和物品遭受相同的△v，但物品经历的持续时间更长，峰值加速度就显得更低。
再回到图3中的DBC。你会看到两个点。一个标着“A1，T1”，另一个标着“A2，T2”。“A1，T1”代表图4中无包装产品的冲击脉冲。正如你所见到的，“A1，T1”处在DBC的损 坏区域内，因而会损坏物品。“A2，T2”代表图4中有包装产品的冲击脉冲。“A2，T2”落在损坏区域的外面，因而不会损坏物品。包装发生效用的原理在于，它延长了持续时间，降低了峰值加速度，从而使得碰撞排除在DBC的损 坏区域之外。
由此可见，包装确实通过改变撞击的特性，使内部物品免遭损毁。
四、SHOCKSHOWER装置的激活角度
我们发表的所有SHOCKSHOWER激活值都是假设该装置受到45°角的撞击。SHOCKSHOWER震撞显示产品在这一角度对碰撞最为灵敏。然而在90°角时， 震撞显示产品对碰撞的响应存在轻微的偏离。在大多数场合，这个偏离无关紧要。不过，还是有一些场合需要求出特定角度的精确碰撞值。
由于角度改变造成SHOCKSHOWER震撞显示产品响应的偏差通常按下列公式计算：
>>90°角加速度（G）值=45°角加速度（G）值/0.7071
>>例如：45°角加速度值是46G（Ｃ型在10毫秒）
>>90°角加速度值=46G/0.7071=65G
了解SHOCKSHOWER震撞显示产品的这一特性还是有益的。例如，你的某位客户可能有一特殊的工程应用，需要一种 监视器能在某个值下起反应，但是我们的标准SHOCKSHOWER震撞显示产品都不符合这一特定值。有时只要简单地改变一下监视器的方位角，就可能在某一特殊角度达到所需的灵敏度。
五、SHOCKSHOWER在45°角下的激活加速度计算公式 产品 角度 公式
Ａ型 45° G=233.1/t+52.7
Ｂ型 45° G=215.0/t+40
Ｃ型 45° G=201.1/t+25.1
Ｄ型 45° G=299.8/t+81.5
Ｅ型 45° G=367.2/t+102.5
计算90°角的值，用下面的公式：
90°角加速度（G）值=45°角加速度（G）值/0.7071
六、注意事项：
SHOCKSHOWER震撞显示标签只是表明产品有损坏可能的感应装置。当显示标签变红时，请勿拒收货物，而应该迅速地对产品质量进行查验，并做好记录。为了确保震撞显示标签发挥效用，使用前请务必知会承运人及客户（收货方）。SHOCKSHOWER震撞显示标签遵循物理的原理，对震动和碰撞的冲击强度进行感应。显示标签内的试管会依照冲击强度，由乳白色变成红色（一旦变红就不会再改变）。另外，即使送达的货物外包装上的显示标签没有异常变化，仍有可能发生产品损坏的情况。
